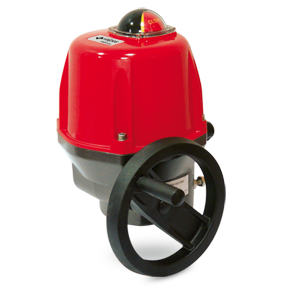

Valpes VS electric actuators

VS
OPIS Električni pogon, aluminijasto ohišje in poliamid PA6 UL 94 V-0 ali aluminijast pokrov (opcisko) z ročnim krmiljenjem ročnega kolesa za moment od 100 do 300Nm in v skladu z direktivami CE-ROHS-REACH. MODELI 90° standardni model in 180° ali 270° verzija (po naročilu) Različica za pomorske namene, visoko vzdržliv premaz, 15-letna garancija Navoljo z: BBPR - varnostno kopiranje POSI - proporcialni nadzor 3 POSITIONS POSI-BBPR 3-POSITION-BBPR BLUETOOTH^® Modbus-RTU	TEHNIČNI PODATKI Več napetostni pogon: 100V do 240V 50/60Hz (100V do 350V DC) 15V do 30V 50/60Hz (12V do 48V DC) 3-fazni 50/60Hz 400V (ne CSA) Vklop-izklop ali krmiljenje 3 modulacijskih točk (400V: samo krmiljenje 3 modulacijskih točk) 4 nastavljiva končna stikala 5A Pritrdilni standard F07/F10 po standardu ISO5211 Odstranljiv zvezdni nased ročna preglasitev Vizualni indikator položaja Reguliran grelnik proti kondenzaciji Omejevalnik navora nadzira programska oprema (razen 400V) Rele za povratne informacije o okvari (normalno delovanje, okvara) (razen 400V) RS485 povezava (razen 400V) Mehanski omejevalnik Dajatev: S4 50% (CEI34) Delovna temperatura: -20°C do +70°C Stopnja zaščite IP68: 2m / 72h (plastični pokrov) 5m / 72h (aluminijast pokrov) Teža: 5.1 Kg do 6.4 Kg 2x ISO M20 (ISO - NPT adapter navoljo kot dodatna oprema)		Navodila Standardi Katalog 2D & 3D datoteke Pomoč

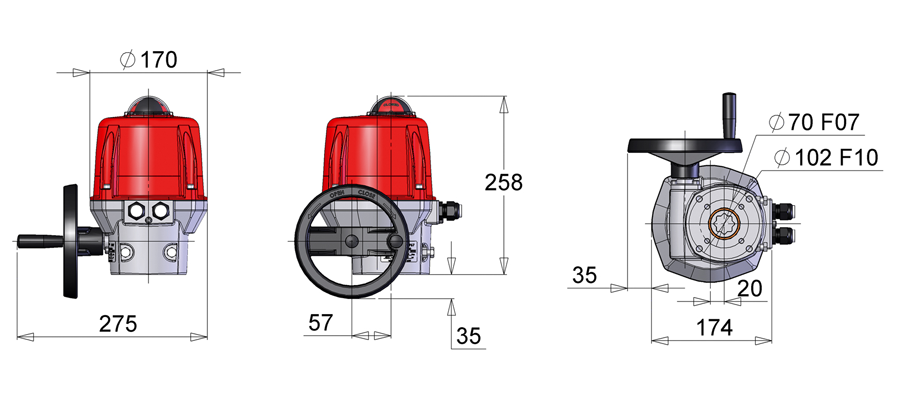

Nased	Globina (mm)	ISO priklop	Premer (mm)	Navoj	Globina (mm)	Število vijakov	Max. dolžina vijakov (mm + višina pritrdilne plošče)
22	25	F07	70	M8	19	4	14
		F10	102	M10	24	4	16

Standardni čas delovanja
Oznaka	Zvezdni nased / priklopni standard	Moment	Napetost	Moč	Čas delovnaja (90°)
VS100.90A.G00	22 F07/F10	100Nm	100V do 240V 50/60Hz (100V do 350V DC)	45W	15s
VS100.90B.G00	22 F07/F10	100Nm	15V do 30V 50/60Hz (12V do 48V DC)	45W	15s
VS150.90A.G00	22 F07/F10	150Nm	100V do 240V 50/60Hz (100V do 350V DC)	45W	30s
VS150.90B.G00	22 F07/F10	150Nm	15V do 30V 50/60Hz (12V do 48V DC)	45W	30s
VS300.90A.G00	22 F07/F10	300Nm	100V do 240V 50/60Hz (100V do 350V DC)	45W	60s
VS300.90B.G00	22 F07/F10	300Nm	15V do 30V 50/60Hz (12V do 48V DC)	45W	60s
3-fazni območje 400V (ne CSA)
VS100.909.R00	22 F07/F10	100Nm	3-phase 50/60Hz 400V	135W	10s
VS150.909.R00	22 F07/F10	150Nm	3-phase 50/60Hz 400V	135W	20s
VS300.909.R00	22 F07/F10	300Nm	3-phase 50/60Hz 400V	135W	35s
Opcijsko
EPR...B ¹⁾	100 / 1000 / 5000 / 10000 Ohms povratni potenciometer
EPT.C ²⁾	0-20mA / 4-20mA / 0-10V oddajnik
EFC.2	Kartica z 2 dodatnima končnima stikaloma
ECA	Pokrov iz aluminija (+0,9kg)
IP10 ³⁾	10 metrov 72 ur IP68 tesnost (tudi ECA)
MARINE	Visoko vzdržljiv premaz za pomorstvo (potrebna ECA opcija)
VIB	Verzija z možnostjo vibratorja
1) Navedite model 2) Samo za čas delovanja višji ali enak 10s 3) Dobavljeno brez kabelske uvodnice
Električni konektor
ECM.1	1x 3P+T M12 konektor
ECM.2	2x 3P+T M12 konektor
NPT.2	2x ISO M20 v 1/2" NPT adapter (obvezno za CSA)
