   Valpes električni pogoni      VR


VR

OPIS

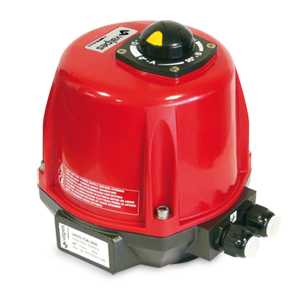

Električni pogon, aluminijasto ohišje in poliamid PA6 UL 94 V-0 ali aluminijast pokrov (opcisko) z ročnim preklopom z zunanjo gredjo za moment od 25 do 75Nm in v skladu z direktivami CE-ROHS-REACH.

MODELI
TEHNIČNI PODATKI
  • Več napetostni pogon:
  • 100V do 240V 50/60Hz (100V do 350V DC)
    15V do 30V 50/60Hz (12V do 48V DC)
    3-fazni 50/60Hz 400V (ne CSA)
  • Vklop-izklop ali krmiljenje 3 modulacijskih točk (400V: samo krmiljenje 3 modulacijskih točk)
  • 4 nastavljiva končna stikala 5A
  • Pritrdilni standard F05/F07 po standardu ISO5211
  • Odstranljiv zvezdni nased
  • ročna preglasitev
  • Vizualni indikator položaja
  • Reguliran grelnik proti kondenzaciji
  • Omejevalnik navora nadzira programska oprema (razen 400V)
  • Rele za povratne informacije o okvari (normalno delovnaje, okvara) (razen 400V)
  • RS485 povezava (razen 400V)
  • Mehanski omejevalnik
  • Dajatev: S4 50% (CEI34)
  • Delovna temperatura: -20°C do +70°C
  • Stopnja zaščite:
  • IP68 2m / 72h (plastičen pokrov)
    IP68 5m / 72h (aluminijast pokrov)
  • Teža: 3.1Kg do 4.4Kg
  • 2x ISO M20 (ISO - NPT adapter navoljo kot dodatna oprema)








Navodila
VR actuators user manual

Standardi
VR standards

Katalog
Valpes actuators catalogue

2D & 3D datoteke
Download actuators 2D and 3D files

Pomoč
Valpes actuators support section

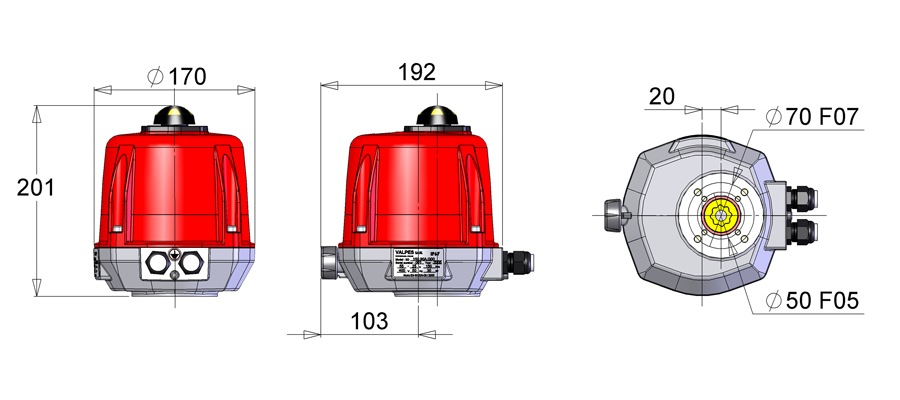

Nased
Globina (mm)
ISO priklop Premer (mm) Navoj
Globina (mm) Število vijakov
Max. dolžina vijakov
(mm + višina pritrdilne plošče)


17 19
F05 50 M6 15 4 10




F07 70 M8 17 4 12




Standardni čas delovanja



Oznaka
Zvezni nased / priklopni standard
Moment
Napetost
Moč
Čas delovnaja (90°)


VR25.70A.G00 17 F05/F07 25Nm 100V do 240V 50/60Hz (100V do 350V DC) 45W 7s



VR25.70B.G00 17 F05/F07 25Nm 15V do 30V 50/60Hz (12V do 48V DC) 45W 7s



VR45.70A.G00 17 F05/F07 45Nm 100V do 240V 50/60Hz (100V do 350V DC) 45W 15s



VR45.70B.G00 17 F05/F07 45Nm 15V do 30V 50/60Hz (12V do 48V DC) 45W 15s



VR75.70A.G00 17 F05/F07 75Nm 100V do 240V 50/60Hz (100V do 350V DC) 45W 20s



VR75.70B.G00 17 F05/F07 75Nm 15V do 30V 50/60Hz (12V do 48V DC) 45W 20s



3-fazni območje 400V (ne CSA)


VR25.709.R00 17 F05/F07 25Nm 3-fazni 50/60Hz 400V 52W 10s



VR45.709.R00 17 F05/F07 45Nm 3-fazni 50/60Hz 400V 52W 10s



VR75.709.R00 17 F05/F07 75Nm 3-fazni 50/60Hz 400V 52W 15s



Opcijsko


EPR...B 1) 100 / 1000 / 5000 / 10000 Ohms povratni potenciometer





EPT.C 2) 0-20mA / 4-20mA / 0-10V oddajnik





EFC.2 Kartica z 2 dodatnima končnima stikaloma





ECA Pokrov iz aluminija (+0,9kg)




MARINE Visoko vzdržljiv premaz za pomorstvo (require ECA option)




VIB Verzija z možnostjo vibratorja





1) Navedite model
2) Samo za čas delovanja višji ali enak 10s



Električni konektor



ECM.1 1x 3P+T M12 konektor




ECM.2 2x 3P+T M12 konektor




NPT.2 2x ISO M20 v 1/2" NPT adapter (obvezno za CSA)
