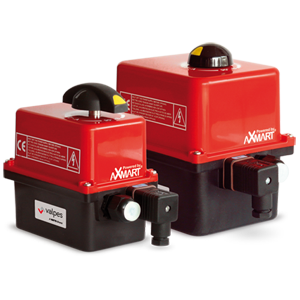

   Valpes električni pogoni      ER PLUS


ER PLUS

OPIS
90° električni pogon, PA6 ohišje UL 94 V-0 z zavarovanim ročnim preklopom za navor 10-20-35-60-100Nm in v skladu z CE-ROHS-REACH direktivami.

MODELI
  • Standardni model od 6s do 20s za 90° (brez obremenitve)
  • model z podaljšanim časom delovanja od 34s do 110s za 90° (brez obremenitve)
  • Različni rotaciski koti
  • Navoljo z:
  • BBPR - varnostno kopiranje
    POSI - proporcialni nadzor
    3 POSITIONS
    BLUETOOTH®
    Modbus-RTU
TEHNIČNI PODATKI
  • Več napetnostni pogon:
  • 100V do 240V 50/60Hz (100V do 350V DC)
    15V do 30V 50/60Hz (12V do 48V DC)
  • Vklop-izklop ali krmiljenje 3 modulacijskih točk
  • 4 nastavljiva končna stikala 5A
  • Odstranljive pritrdilne plošče:
  • ER 10-35Nm: F03-F04-F05
    ER 35-100Nm: F05-F07
  • Zvezdni nased
  • Zaščiteno ročno preglasitev
  • Modularni indikator položaja
  • Intergriran grelnik proti kondenzaciji
  • Omejevalnik navora nadzira programska oprema
  • Rele za povratne informacije o okvari (normalno delovanje, okvara)
  • RS485 povezava
  • mehanski hod se ustavi pri 90°
  • Dajatev S4 50% (IEC34)
  • Temperatura: -10°C to +55°C
  • Stopnja zaščite: IP66
  • Teža: 1Kg do 2.1Kg
  • 1 3P+T DIN43650 Konektor + 1 ISO M20 (ISO - NPT adapter na voljo kot dodatna oprema)







Navodila
ER PLUS user manual

Standardi
ER PLUS standards

Katalog
Valpes actuators catalogue

2D & 3D datoteke
Download actuators 2D and 3D files

Podpora
Valpes actuators support section



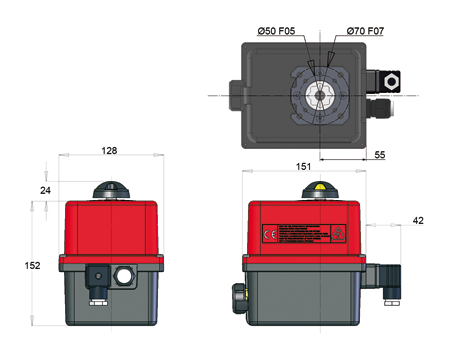

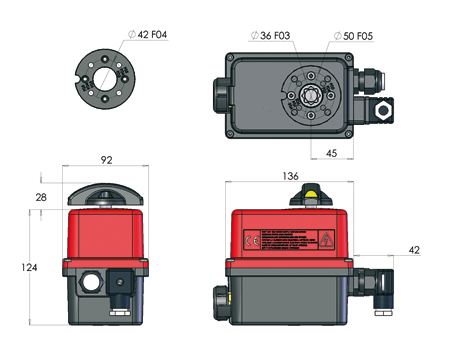

Nased
Globina (mm)
ISO priklop Premer (mm) Navoj
Globina (mm) Število vijakov


 Zvezda 14 16
F03 36 M5 14,2 4

Zvezda 22 24
F04 42 M5 14,2 4




F05 (ER10/20/35) 50 M6 14,2 4




F05 (ER35/60/100) 50 M6 16,4 4




F07 70 M8 16,4 4



Standardni čas delovanja


Oznaka
Zvezdni nased / priklopni standard
Moment
Napetost
Moč
Čas delovnaja (90°)


brez obremenitve
z obremenitvijo




ER10.X0A.G00 1) 14/F03-F04-F05 10Nm 100V do 240V 50/60Hz (100V do 350V DC) 15W 9s 11s



ER10.X0B.G00 1) 14/F03-F04-F05 10Nm 15V do 30V 50/60Hz (12V do 48V DC) 15W 9s 11s



ER20.X0A.G00 1) 14/F03-F04-F05 20Nm 100V do 240V 50/60Hz (100V do 350V DC) 15W 9s 12s



ER20.X0B.G00 1) 14/F03-F04-F05 20Nm 15V do 30V 50/60Hz (12V do 48V DC) 15W 9s 12s



ER35.X0A.G00 1) 14/F03-F04-F05 35Nm 100V do 240V 50/60Hz (100V do 350V DC) 15W 19s 26s



ER35.X0B.G00 1) 14/F03-F04-F05 35Nm 15V do 30V 50/60Hz (12V do 48V DC) 15W 19s 24s



ER35.90A.G00 22/F05-F07 35Nm 100V do 240V 50/60Hz (100V do 350V DC) 45W 6s 7s



ER35.90B.G00 22/F05-F07 35Nm 15V do 30V 50/60Hz (12V do 48V DC) 45W 6s 7s



ER60.90A.G00 22/F05-F07 60Nm 100V do 240V 50/60Hz (100V do 350V DC) 45W 10s 12s



ER60.90B.G00 22/F05-F07 60Nm 15V do 30V 50/60Hz (12V do 48V DC) 45W 10s 12s



ER100.90A.G00 22/F05-F07 100Nm 100V do 240V 50/60Hz (100V do 350V DC) 45W 20s 23s



ER100.90B.G00 22/F05-F07 100Nm 15V do 30V 50/60Hz (12V do 48V DC) 45W 19s 22s



Z podalšanim časom delovnaja



ER35.93A.G00 22/F05-F07 35Nm 100V do 240V 50/60Hz (100V do 350V DC) 45W 34s 40s



ER35.93B.G00 22/F05-F07 35Nm 15V do 30V 50/60Hz (12V do 48V DC) 45W 34s 41s



ER60.93A.G00 22/F05-F07 60Nm 100V do 240V 50/60Hz (100V do 350V DC) 45W 67s 79s



ER60.93B.G00 22/F05-F07 60Nm 15V do 30V 50/60Hz (12V do 48V DC) 45W 68s 79s



ER100.93A.G00 22/F05-F07 100Nm 100V do 240V 50/60Hz (100V do 350V DC) 45W 110s 119s



ER100.93B.G00 22/F05-F07 100Nm 15V do 30V 50/60Hz (12V do 48V DC) 45W 110s 119s



1) pretvorni vložek iz zvezda 14 na kvadrat 9-11 in pritrdilno plosščo F03/F05 ali F04 ( lahko naročite že nameščeno)



Opcijsko


EPR...B 1) 100 / 1000 / 5000 / 10000 Ohms povratni potenciometer





EPT.C 2) 0-20mA / 4-20mA / 0-10V oddajnik





EFC.2 Kartica z 2 dodatnima končnima stikaloma





VIB Verzija z možnostjo vibratorja





2PE 2 kableski uvodnici





1) Navedite model
2) Samo za čas delovanja višji ali enak 10s



Električni konektor



ECD.1A 1x 3P+T DIN 43650 konektor





ECM.1 1x 3P+T M12 konektor




ECM.2 2x 3P+T M12 konektor




NPT.1 3) 1x ISO M20 v 1/2" NPT adapter (ER PLUS • obvezno za CSA)




NPT.2 3) 2x ISO M20 v 1/2" NPT adapter (VR / VS • obvezno za CSA)




ECD.NPT 3) 1x DIN43650 priključek za napajanje z 1/2" NPT velikostjo vhoda





ECD.1A.NPT 3) 1x DIN43650 povratni konektor z 1/2" NPT velikostjo vhoda





3) Povezava NPT ovezna za standard CSA
